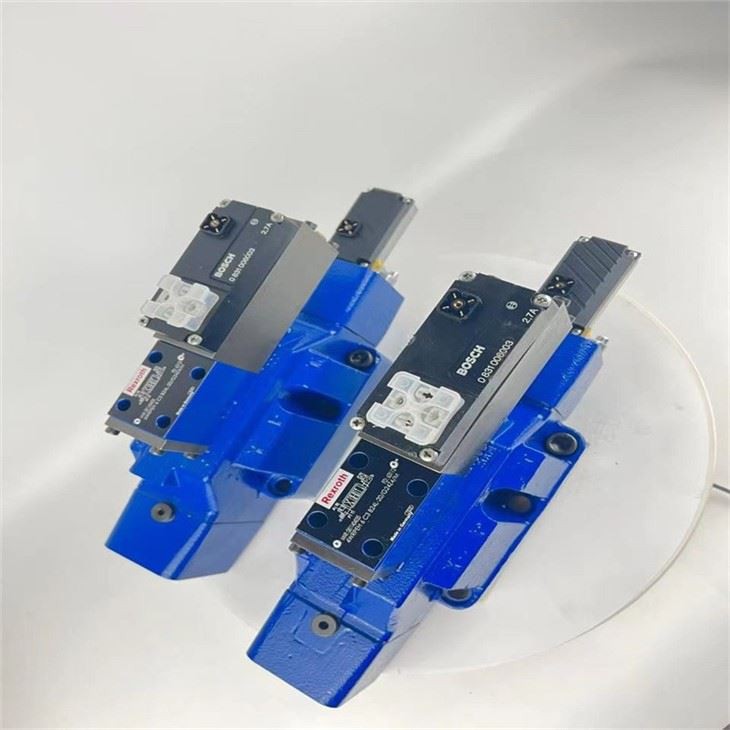

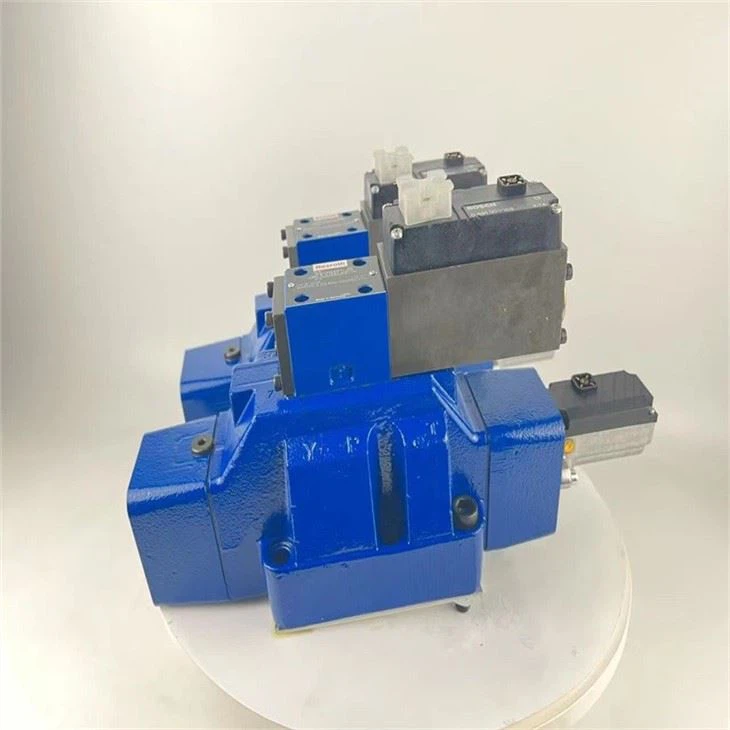

Smerový regulačný ventil Rexroth 0811404405 4WRL 25 V370M-30/G24Z4/M

– Pilotom ovládané 4/3-smerové ovládanie solenoidového servomagnetu

ventily NG10 až NG35

– Riadiaci ventil NG6, s riadiacim piestom a objímkou ​​v servomotore

akosti, ovládané na jednej strane, 4/4 bezpečnostná poloha pri

vypnutý

– Riadiaci solenoid s elektrickou spätnou väzbou polohy

a elektronika pre snímač polohy (Lvdt DC/DC)

– Hlavný stupeň v kvalite serva so spätnou väzbou polohy

– Prietoková charakteristika

• M=Progresívne s jemným dávkovaním

• P=Nelineárna krivka

• L=Lineárne

– Pre pripevnenie pomocnej dosky, konfigurácia montážneho otvoru NG10

na ISO 4401-05-05-0-05, NG16 na ISO 4401-07-07-0-05,

NG25/27 až ISO 4401-08-08-0-05 a NG35 až

ISO 4401-10-09-0-05

– Podložky podľa technického listu, NG10 RE 45055,

NG16 RE 45057, NG25/27 RE 45059 a NG35 RE 45060

(objednajte samostatne)

– Zásuvné konektory do DIN 43560-AM2

Solenoid 2P plus PE/M16 x 1,5, prevodník polohy 4P/Pg7

súčasťou dodávky, pozri technický list RE 08008

– Externá spúšťová elektronika (objednáva sa samostatne)

• Elektrický zosilňovač pre štandardnú krivku "M" a "L"

• Elektrický zosilňovač pre nelineárnu krivku "P"
